Хотите управлять электричеством? Давайте сразу решим, о чем мы говорим

Вы набираете в поиске «как научиться управлять электричеством» и попадаете в странный мир. С одной стороны, вам обещают, что через медитацию и визуализацию вы сможете метать шаровые молнии из рук, как супергерой из комиксов. С другой — сухие схемы с транзисторами и резисторами, от которых глаза сразу стекленеют. Где правда?

В этой статье:

• Основы: электричество — это не магия, а очень послушная река
• Эволюция управления: от рычага до искусственного интеллекта
• С чего начать: ваш стартовый набор реального электрического волшебника
• Практика: ваш первый путь от нуля до проекта за неделю
• Осторожно, высокое напряжение! Или что делать не надо
• Ваша дорожная карта: от новичка до уверенного инженера-практика

Правда в том, что управлять электричеством люди научились давно. И делают это каждый день. Вы щелкаете выключателем — и управляете им. Ставите таймер на розетку — и снова управляете. Программируете умный дом, чтобы свет включался по хлопку или датчику движения — это уже высший пилотаж. Но путь к этому пилотажу начинается не с попыток «почувствовать энергию в кончиках пальцев», а с понимания простых и абсолютно материальных вещей.

Меня зовут Андрей, и последние 15 лет я проектирую электронные системы — от простых датчиков до сложной промышленной автоматики. И я расскажу вам, как на самом деле выглядит путь от полного нуля до умения заставить электричество делать то, что вам нужно. Без мистики, зато с паяльником, мультиметром и немножко магии под названием «логика».

Забудьте на время про «электрокинез». Настоящая магия — это когда вы своими руками собираете устройство, которое оживает по вашей команде. Это куда круче. И этому можно научиться.

Основы: электричество — это не магия, а очень послушная река

Прежде чем чем-то управлять, нужно понять, с чем имеешь дело. Представьте электрический ток как поток воды в реке.

• Напряжение (Вольты, V) — это давление в трубе, напор. Чем выше напряжение, тем сильнее «давит» ток. Батарейка AA — это маленький ручеек под давлением в 1.5 В. Розетка в вашей стене — это мощная река под давлением в 220 В. Подходить к ней без знаний опасно.
• Сила тока (Амперы, A) — это объем воды, протекающий через сечение трубы за секунду. Маленький светодиод «пьет» миллиамперы (тысячные доли ампера), а чайник «прокачивает» через себя 10-12 ампер.
• Сопротивление (Омы, Ω) — это узкое место в трубе, турбина или камни на дне, которые мешают потоку. Резистор — это и есть такой специальный «камень», который мы сознательно ставим в цепь, чтобы ограничить ток.

Ваша первая и главная мантра — Закон Ома. Он звучит пугающе, но на деле прост: Ток (I) = Напряжение (U) / Сопротивление (R). Из этой формулы вытекает всё. Хотите уменьшить ток через светодиод, чтобы он не сгорел? Увеличьте сопротивление, добавив резистор. Все гениальное просто.

Не пытайтесь запомнить всё сразу. Просто усвойте аналогию: напряжение толкает, ток течет, сопротивление мешает. Этого достаточно для старта.

Эволюция управления: от рычага до искусственного интеллекта

Управлять — значит давать команду: «включись», «выключись», «работай на полсилы». Давайте посмотрим, как это делали вчера, делают сегодня и будут делать завтра.

Уровень 1: Ручное управление (каменный век, но еще жив)

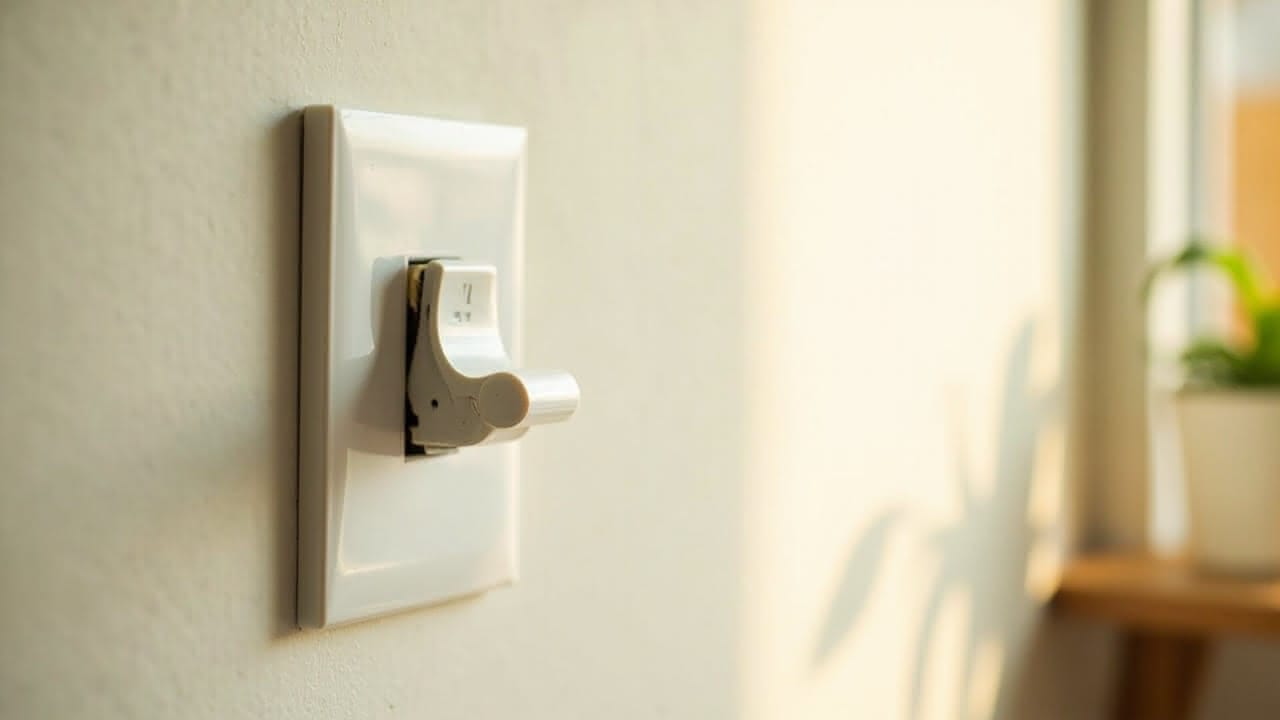

Вы — рубильник. Ваша прямая физическая сила замыкает или размыкает контакты. Классический выключатель света, кнопка в звонке, тумблер. Это основа основ. Вы решаете, когда ток пойдет по цепи. Без этого никуда, но и особого «ума» тут нет.

Уровень 2: Автоматическое управление (эпоха пара и реле)

Здесь в игру вступают «чувствующие» элементы — датчики. Ваша сила больше не нужна. Устройство само решает, когда сработать.

• Датчик освещенности (фоторезистор): «Стало темно — включи свет».
• Датчик движения (PIR-сенсор): «Кто-то есть — работай. Никого — выключайся».
• Термостат: «Температура упала ниже 20°С — включи обогреватель».

Связующим звеном между «чувством» и «действием» часто служит реле. Это электромагнитный выключатель: слабым током с датчика вы включаете электромагнит, который физически замыкает мощные контакты, например, для включения лампы на 220В. Безопасно и эффективно.

Уровень 3: Цифровое и программируемое управление (наше время)

А что, если нам нужно не просто «вкл/выкл», а сложная логика? «Включи свет в прихожей на 50% яркости, если на улице вечер, время между 18:00 и 23:00, и в комнате есть движение. А еще отправь уведомление на телефон». Вот здесь на сцену выходит микроконтроллер.

Микроконтроллер (МК) — это маленький компьютер на одной микросхеме. У него есть «мозг» (процессор), «память» и «органы чувств и действия» — ножки ввода-вывода (GPIO). Вы пишете для него программу (прошиваете), в которой прописываете алгоритм. А он его беспрекословно выполняет.

Самый известный и дружелюбный к новичкам представитель этого семейства — Arduino. Это готовая плата с МК, кучей примеров кода и простой средой разработки. Именно с него 90% современных «домашних кулибиных» начинают свой путь.

Секрет в том, что вам не нужно быть программистом. Вам нужно быть тем, кто может логически описать задачу: «ЕСЛИ (if) датчик получил сигнал, ТО (then) подать напряжение на ножку, ИНАЧЕ (else) ничего не делать». Всё. Это и есть программирование для Arduino.

С чего начать: ваш стартовый набор реального электрического волшебника

Забудьте про дорогие курсы. Ваша лаборатория создается за один заказ на AliExpress или в местном радиомагазине.

1. Мультиметр — ваш главный магический жезл. Он «видит» невидимое: измеряет напряжение, ток, сопротивление, проверяет целостность проводов. Без него вы слепы. Не экономьте, берите цифровой, даже самый простой.
2. Набор «Матрёшка» или «Основы электроники». В таких наборах есть десятки резисторов, конденсаторов, светодиодов, кнопок, транзисторов и, что главное, макетная плата (breadboard).
3. Макетная плата (breadboard) — это полигон для беспаечных экспериментов. Вы вставляете в нее ножки компонентов и соединяете перемычками. Можно собирать и пересобирать схемы сколько угодно раз.
4. Блок питания или набор батареек с держателем. Источник «энергии» для ваших опытов. Начинать лучше с безопасного низкого напряжения (3.3В или 5В).
5. Паяльник, припой, флюс. Когда макетная схема заработает, вы захотите сделать ее «на века». Пайка — это следующий обязательный навык. Покупайте паяльник с регулировкой температуры.
6. Первый микроконтроллер. Советую начать с Arduino Nano или Uno. Дешево, сердито, и в интернете ответ на любой ваш вопрос уже есть.

Практика: ваш первый путь от нуля до проекта за неделю

Теория без практики — это та же «визуализация молний». Поэтому вот план действий.

День 1-2: Знакомство и «Hello, World!» электроники

Соберите на макетной плате простейшую цепь: батарейка — резистор — светодиод. Рассчитайте резистор по закону Ома (в интернете куча калькуляторов). Увидели, как загорелся светодиод? Поздравляю, вы только что впервые осознанно пустили ток по выбранному вами пути. Это важнее любой медитации.

Подключите кнопку, чтобы включать светодиод только при ее нажатии. Вы только что реализовали ручное управление.

День 3-4: Выход в цифру

Подключите Arduino к компьютеру. Установите официальную среду разработки (IDE). Запустите встроенный пример «Blink» (моргание светодиодом). Прошейте его в плату. Увидели, как моргает встроенный светодиод на самой плате? Вы только что выполнили свою первую программу. Теперь подключите внешний светодиод к другой ножке и заставьте его моргать в своем ритме.

День 5-6: Добавляем «чувства»

Подключите к Arduino кнопку и напишите программу: «Если кнопка нажата — гори, иначе — не гори». Теперь подключите датчик освещенности (фоторезистор). Напишите программу: «Если темно — включи светодиод». Бинго! Вы создали систему автоматического управления. Это уже полезная вещь — прототип ночника.

День 7 и далее: Да будет связь!

Самое мощное управление — дистанционное. Купите за копейки модуль Bluetooth (HC-05/HC-06) или Wi-Fi (ESP8266). Подключите к Arduino. Напишите (или возьмите готовый) скетч, который позволит вам включать и выключать светодиод с телефона. Вы только что создали ядро умного дома. Дальше можно подключать реле и управлять уже не светодиодом, а настоящей лампой в люстре.

Осторожно, высокое напряжение! Или что делать не надо

Пока вы работаете с батарейками и USB-портом (5В), риск минимален. Но как только речь заходит о сети 220В, включается режим максимальной безопасности.

• НИКОГДА не лезьте в розетку, распределительную коробку или прибор, подключенный к сети, без должной квалификации.
• Для управления бытовыми приборами через МК используйте готовые силовые модули с опторазвязкой, например, релейные модули для Arduino. Они безопасно изолируют слаботочную цепь МК от опасной сети 220В.
• Забудьте про «методы» из первого источника в выдаче (PsiWiki). Пытаться «поглощать энергию из батарейки визуализацией» не только бесполезно, но и может быть опасно, если вы решите поэкспериментировать с высоковольтными источниками, поверив в свою «неуязвимость». Настоящая сила — в знаниях, а не в иллюзиях.

Ваша дорожная карта: от новичка до уверенного инженера-практика

1. Освойте базу: закон Ома, принцип работы ключевых компонентов (резистор, транзистор, диод, конденсатор).
2. Набейте руку на макетке: десяток простых схем со светодиодами и кнопками.
3. Поборите страх перед паяльником: спаяйте свои первые схемы на текстолите.
4. Погрузитесь в Arduino: датчики, моторы, экраны. Создайте 5-10 небольших проектов.
5. Изучите основы схемотехники: что такое ШИМ, АЦП, как работают операционные усилители.
6. Выберите специализацию: умный дом, робототехника, носимые устройства, силовая электроника. И погружайтесь глубже.

Управление электричеством — это не сверхспособность. Это ремесло. Скучное, порой требующее усидчивости, с прогоревшими дорожками и непонятными ошибками в коде. Но в тот момент, когда собранная вами система впервые послушно выполняет сложную команду, вы испытываете чувство, перед которым меркнут все сказки о «пси-способностях». Вы не вызываете молнию — вы создаете разум из кремния и меди. И это по-настоящему круто.

Так что хватит читать. Закажите макетную плату, ардуинку и коробку светодиодов. Ваша первая схема уже ждет, чтобы ее собрали.
